环缝双枪双工位自动焊机
杭州诚宇焊接环缝双枪双工位自动焊机是将完成齿轮的环缝立式水平角焊焊接的专用自动焊接设备。该机由床身、同步回转机构及尾座机构、工装夹具、焊枪横移运动机构和手动微调机构、气路转换装置、电气控制系统等构成。
一、工作形式：室内放置型。
工件焊前要求：务必保证工件焊口齐平，去除加工毛刺，组装对口间隙0～0.1mm、错边量为0～0.1mm，批次内工件一致性好，剪切偏差不足以造成焊接成形不良；焊前预先点焊或压装紧配安装，清理焊接区内的污物。
焊接工件展示：

二、工作环境与动力供应：
1.温度要求：5~38℃
2.湿度要求：60~95%
3.电源电压：三相380V±10%，50Hz （动力供给）
4.空气源：0.4~0.6Mpa（动力供给）
三、设备主要结构及操作方式与控制方式：

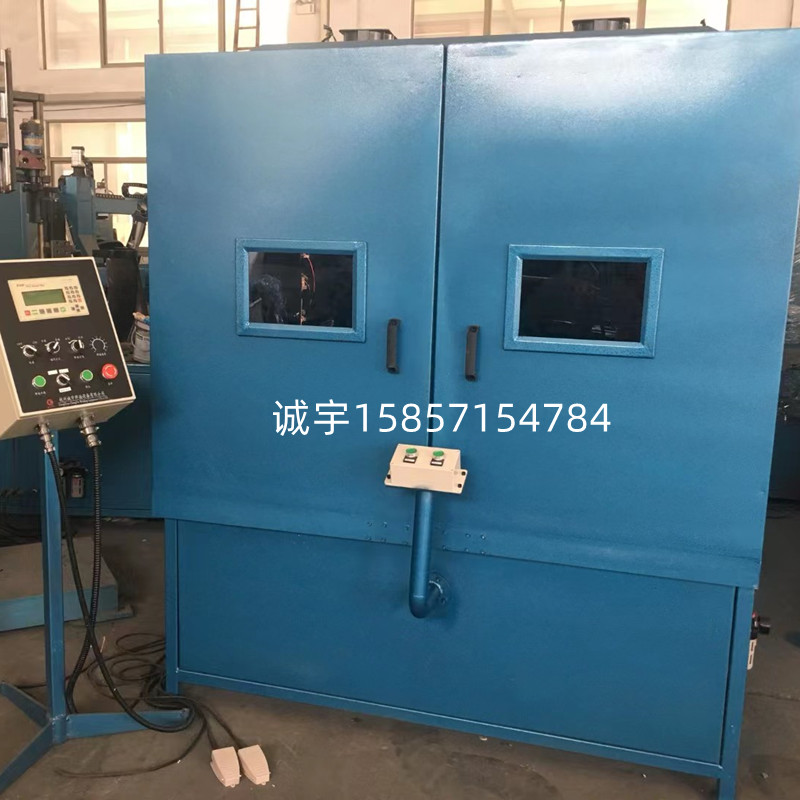

该设备主要由封闭式罩壳、床身、同步回转机构及立柱尾座、定位夹具、焊枪运动机构和手动微调机构、电气控制系统等构成。该机有两个焊接工位，可单独焊接，也可一个人操作两个工位焊接，中间有隔板装置。
设备示意图：

四、工作程序：人工将工件放置在回转装置的工装夹具上→按下“启动”按钮，焊枪自动移动到焊接位置→焊接电源自动引燃电弧→回转电机旋转，开始按设定的焊接程序进行焊接→达到设定焊接角度和搭接量后，焊接电源自动熄弧，回转电机停止旋转→焊枪自动移开，同时气动工装夹具自动松开→人工卸下工件，并再次装上工件，完成一个焊接循环。
