可翻转单枪环缝焊专机
一、设备简述：
杭州诚宇焊接生产的该机可实现床身的可翻转运动，实现阀门的立式装夹，卧式焊接功能。配置同步驱动机构，可实现机头和尾座同步旋转，确保批量生产时阀门法兰与出水嘴角度位置一致。
工件尺寸：直径170mm，壁厚3-5mm，长度100-400mm，
搭接方式，配有止口定心。
注：增加焊枪电动横移机构和气动前后移动机构，实现双封头焊接位置切换。焊接位置距离可调整。可设置两个封头位置的焊接速度。
二、环缝焊机机构的性能特点
A、本设备焊接主机采用可翻转结构。该机主要底座、可翻转床身、回转机头和气动尾座、同步旋转机构、焊枪手动微调机构、电气控制系统等组成。
B、床身机构采用立式结构，对整套设备及工件起支承、连接作用。配置蜗轮蜗杆结构，可实现床身的0-90度自动翻转。

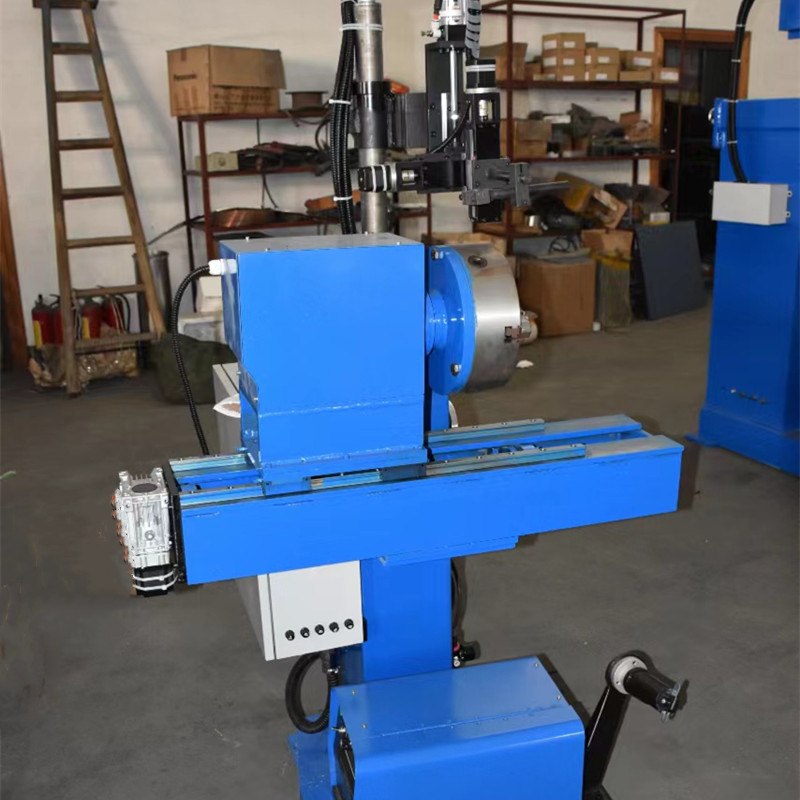

C、回转机头和气动尾座。采用同步结构，可驱动机头和尾座同步旋转，可无需工件预先点焊。设备展示：
D、 床身翻转机构：回转机头及其移动机构均安装在床身上，通过转轴安装在底座立柱上。通过蜗轮蜗杆机构可电动调整床身的翻转角度，实现床身的卧式焊接位置和立式焊接位置。
E、焊枪手动调节机构：微动调节机构可使焊枪在上下、前后方向进行调节，达到焊枪调整需要，快速对准焊缝。
F、 焊枪气动升降机构：采用直线导轨导向，气缸可带动焊枪快速上升和下降到位。可方便取放工件和工位转换。
三、主要参数：
控制电源：单相50HZ 220V 焊接电源：三相 50HZ 380V
焊枪角度调整：0-90度 床身翻转角度：0-90度
焊接速度范围：0.5~5rpm（无极调速） 焊接角度：0-1080度
焊枪微调范围：Y、Z向60mm 焊枪气动升降行程：100mm
