同步卧式环缝自动氩弧焊机

详细介绍:
 卧式同步环缝焊机

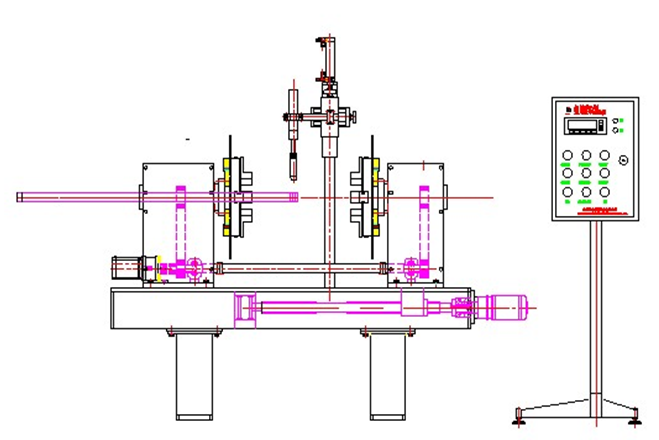

一、主机结构
采用台式焊接工作台结构:1.可根据具体情况,配焊枪气动升降装置; 2.焊枪采用手动微调机构;3.焊枪采用自动直柄焊枪。4.尾座与机头距离采用电动丝杆调节机构。5.回转机构采用直流电机进行无级调速。6.机头和尾座采用同步轴驱动。机头尾座的主轴都采用中空轴,可穿过最大80mm直径的工件。
上下料及装夹方式:人工上下料
焊接方式:工件旋转,焊枪不动。采用氩弧焊加自动填丝焊接。
多层焊接:采用步进电机驱动,可带动焊枪自动提升,实现多层焊接,可预置提升高度。
二、电气控制系统
整机控制采用进口PLC(可编程控制器)作为主控单元,人机界面显示和设置参数,具有控制简单、可靠性高等特点。独立转动机头调速电路,有“手动/自动”功能,在“手动”状态可以实现转速调节及焊枪位置的调整。“自动”状态实现焊接过程的自动完成。具有速度数码显示、焊接角度数码预置等功能。
二、焊接程序
人工将工件置于夹具上夹紧→按启动按钮,焊枪自动下降升到位→检测开关检测到位后,氩弧焊机自动引弧→ 达到一定焊接电流后,开始正常焊接,自动填丝,前后工件同步旋转→ 达到设定的焊接角度后工件自动停止转动→焊接延时后自动停弧→焊枪自动提升→人工卸下工件完成焊接→进入下一循环。
四、主要技术参数:
控制电源单相:50Hz AC 220V      环缝角度预置范围:0~1080°
最大回转直径:200mm          焊枪气动升降行程:100mm
尾座气动行程:100mm              主轴转速: 0.5~10rpm
集电环最大电流: 300A            焊枪手动微调X、Z向行程:60mm
五、设备展示
