一、产品概述

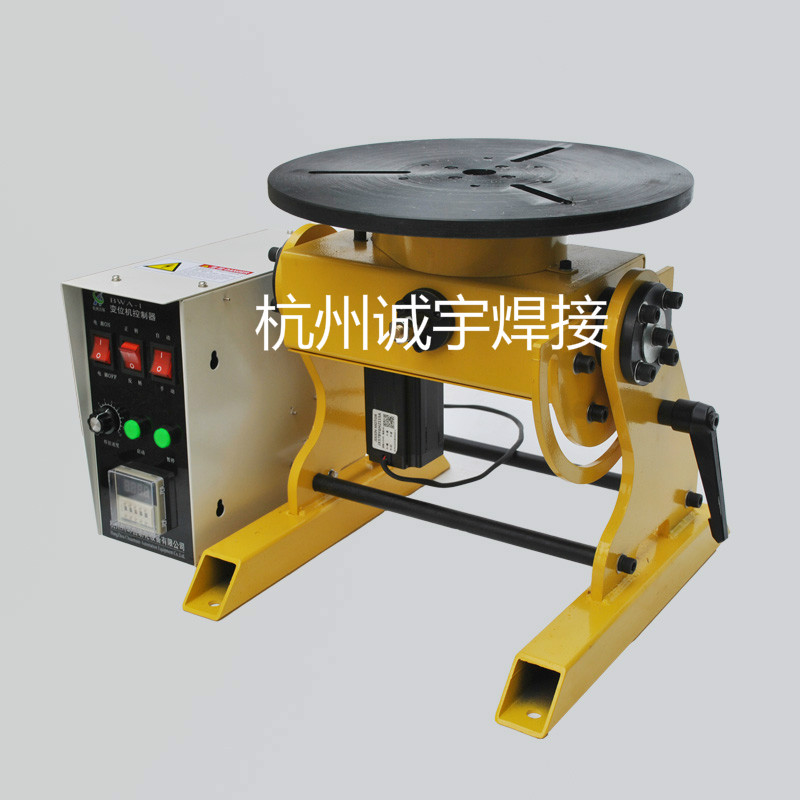

CH系列轻型变位机主要用于环形焊缝的焊接。主要功能是将工件倾斜、回转，使焊缝置于水平、船形等最佳位置施焊。该设备可在工作台上固定卡盘或特定工装夹工件配合手工焊接使用，也可与焊接操作机配套使用实现自动焊接，还可用于切割、打磨、装配、检测等工序。
二、轻型变位机具有以下特点：
1. 变位机回转机械由知名品牌直流电机驱动，旋转无级可调，低速稳定；
2. 蜗轮蜗杆翻转机构，具备自锁功能，翻转角度-10-100度可调；
3. 工作台具备中心通孔，长工件可以直接穿过通孔，焊接时，方便保护气体通入管道内部，提高焊接效率。其中CH-50/100变位机中心通孔45mm,CH-300变位机中心通孔90mm;
4. 特殊的抗电磁干扰设计，有效降低了TIG焊接时的高频干扰，可有效提高焊接品质；
5. 配置具有自控功能的控制器，控制焊机的工作状态和工作时间，实现变位机与焊机的联动；
6. 可配置焊接卡盘与调枪机构，用于固定焊炬位置，调节工件与焊枪的相对位置；
7. 可配置导轨和气动顶尖，实现对工件的自定心与自动夹紧功能；
8. 可根据客户要求对已有变位机进行升级改造，提升自动化水平。
三、技术参数
|
序号 |
项目 |
单位 |
CH-50 |
CH-100 |
CH-200 |
CH-300 |
|
|
1 |
输入电源电压 |
/ |
AC220V 50Hz |
AC220V 50Hz |
AC220V 50Hz |
AC220V 50Hz |
|
|
2 |
驱动电机 |
/ |
DC110V 80W |
DC220V 120W |
DC220V 150W |
DC220V 200W |
|
|
3 |
最大负荷Q |
kg |
50 |
100 |
200 |
300 |
|
|
4 |
最大负载力矩M |
kg |
25 |
50 |
100 |
150 |
|
|
5 |
工作台直径D |
mm |
315 |
400 |
400 |
500 |
|
|
6 |
工作台高度H |
mm |
380 |
520 |
520 |
650 |
|
|
7 |
倾斜角度a |
。 |
0-90 |
0-90 |
0-90 |
0-90 |
|
|
8 |
工作台转速n |
R/min |
1-15 |
0.5-7 |
0.5-7 |
0.2-2.5 |
|
|
9 |
焊接额定电流I |
A |
300 |
500 |
500 |
800
|
|
|
10 |
工作台通孔直径 |
mm |
15 |
130 |
130 |
130 |
|
|
11 |
净重W |
kg |
30 |
60 |
80 |
120 |
|
|
12 |
适配卡盘 |
/ |
KD-125、200、300 |
KD-200、300、400 |
KD-200、300、400 |
KD-300、400、500 |
|  |
