HF（L）系列通用立式环缝自动焊机是一种小巧、价廉物美、操作简单方便，能完成各种小型的圆形、环形焊缝焊接的通用自动焊接设备。可用于碳钢、低合金钢、不锈钢、铝及其合金等材料的优质焊接，并可选择氩弧焊（填丝或不填丝）、熔化极气体保护焊（CO2／MIG／MAG）、等离子焊等焊接电源组成一套环缝自动焊接系统。该设备可广泛地应用于摩托车齿轮、离合器，汽油滤芯器、储液筒、不锈钢浮球及消防筒等产品。
一、主要特点
该设备采用焊接主机、焊接电源、焊枪、电气控制系统。其中焊接主机主要包括：立式床身、回转机头及卡盘、手动升降尾座及顶尖、焊枪微调节机构、焊枪气动升降机构等组成。特点：
1、立式床身采用焊接结构，送丝机设置在立柱上，立柱前端设置焊枪回转机头安装板。
2、回转机头采用步进电机经减速机驱动，其回转速度实现无极调速，焊接搭接量通过数码预先设置。机头采用200自定心三爪卡盘，尾座采用随动法兰盘，夹具安装在法兰盘上，可随机头主轴和工件一起旋转，夹具由客户自备。尾座升降采用手动摇动手轮，丝杆传动，直线导轨导向，可大范围调整尾座与机头的相对距离，适应不同长度工件焊接。
3、焊枪气动提升机构采用气缸推动，保证升降重复精度。
4、焊枪微动调节机构用于焊枪初始焊接位置的微调对中。
5、设置电气主控制柜，主控操作盒为独立部件，所有动作调整和焊接操作均可以在此完成。

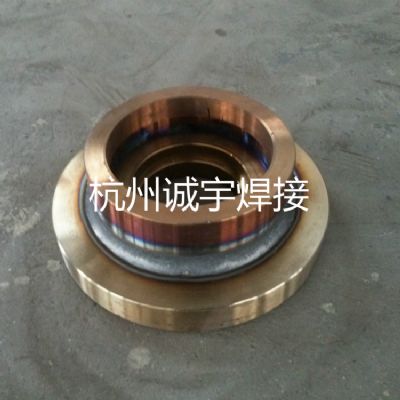

二、焊接设备及工件图
1、氩弧焊机YC400-TX(松下）
2、自动填丝机WF-1
3、气保焊机CPVE-400（OTC）
4、焊接摆动器BDQ-1
四、电气控制系统
主控制器采用PLC可编程控制器为核心控制单元，根据客户的产品要求，可通过修改控制软件的程序及参数来调节设备的功能，实现圆形、半圆形、分段多段圆弧、环形焊缝的焊接，使整个设备具有很强的智能性和柔性，是一个具有较高档次，较高性价比和可靠性的控制器。该控制器具有手动调节和自动焊接控制功能；回转机构由直流伺服电机驱动，无级调节焊接速度，焊接速度由控制面板上的数显显示；采用独立的调速电路，焊缝的搭接量可预先数码设定，焊后焊枪高速复位；该控制器可根据焊接工艺要求采用多种控制输出信号选择和输出接口，具有抗干扰强、可靠性高、调速稳定、操作方便、自动化程度高等特点，可广泛地应用环形焊缝工件的焊接控制。 |
