过滤器双枪双工位四回转自动焊接专机氩弧焊

详细介绍:

双工位四回转双枪自动焊机

过滤器双枪自动焊机是将完成过滤器的钢圈、筒体、封头的环缝立式横焊焊接的专用自动焊接设备。该机由床身、双工位回转机构、小回转机构、压紧机构及调整装置、夹具、焊枪升降调节装置、焊枪气动横移机构和手动微调机构、气电转换装置、电气控制系统等构成。

一、形式：室内放置型

二、工作对象：

1.材料规格：直径约101.6mm,最大高度615mm，厚度约2mm。

2.焊接方式：采用TIG焊自熔焊接方式，回转装置驱动工件旋转，工件立式放置，焊枪不动，实现环缝横焊焊接。采用电动双工位方式，四个回转装置均布于大圆盘上，每个工位含两个回转装置，压紧机构将工件压紧。当工件转到到焊接位置时，两把焊枪分别焊接两个回转装置上的工件。

3.工件焊前要求：务必保证工件焊口齐平，去除加工毛刺，组装对口间隙0～0.2mm、错边量为0～0.2mm，批次内工件一致性好，剪切偏差不足以造成焊接成形不良；焊前预先点焊安装，清理焊接区内的污物。

三、设备主要结构及控制方式：

该设备主要由床身、双工位回转机构、小回转机构、压紧机构及调整装置、夹具、焊枪升降调节装置、焊枪气动横移机构和手动微调机构、气电转换装置、电气控制系统等构成。人工一次性将两个工件分别放置在上料位的两个回转装置上定位并压紧，按工位转换按钮后，检测到焊接位焊接完成，工位转换机构自动将待焊工件转到到焊接位置，焊枪自动到位完成焊接。在焊接同时，人工取下焊好的工件，并再次装配工件并压紧。

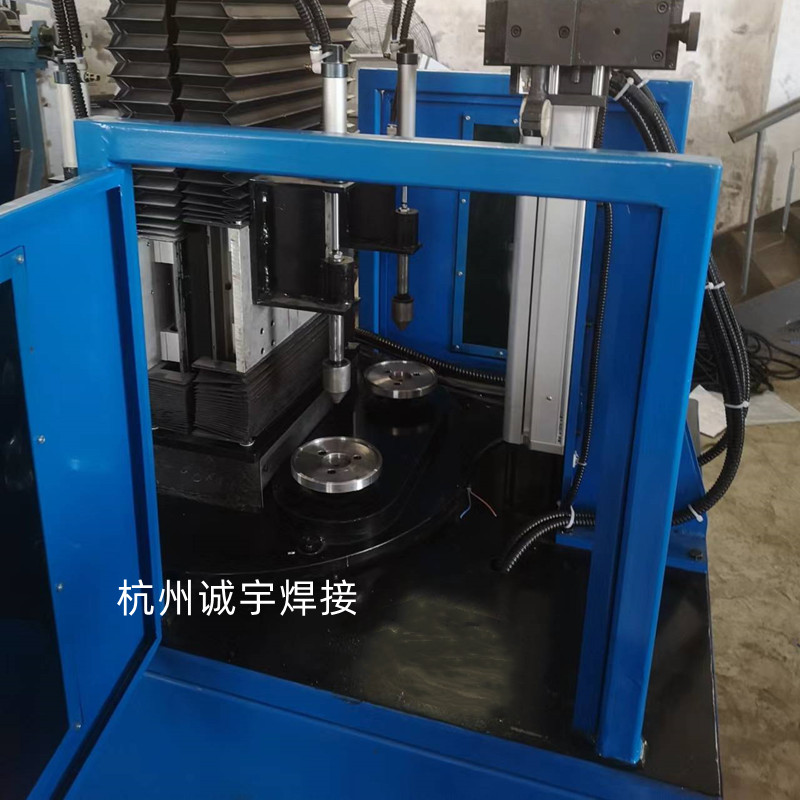

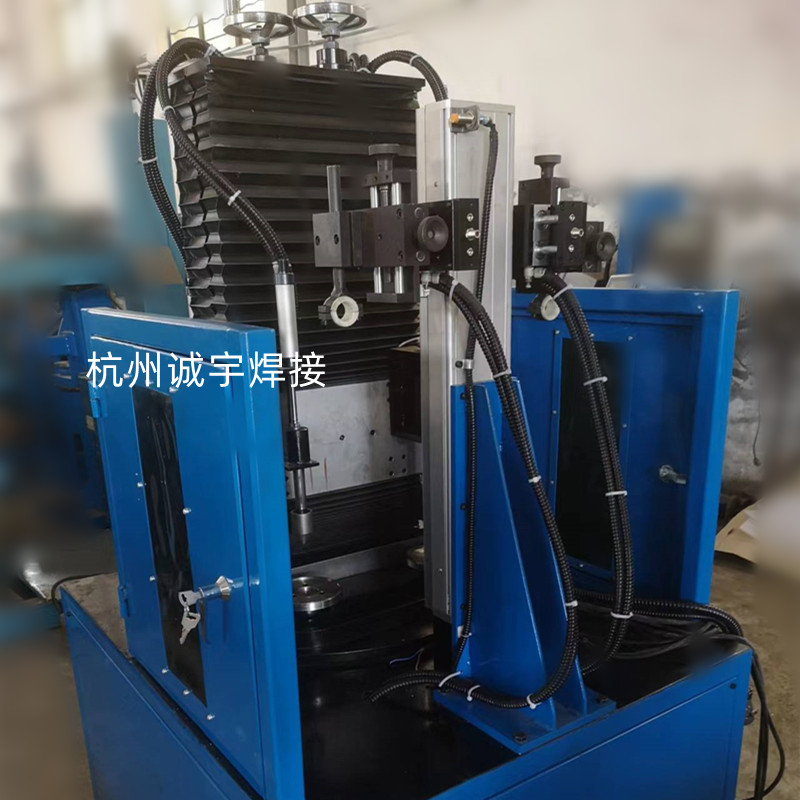

四、设备展示
