单枪环缝双工位自动焊机

    单枪环缝双工位自动焊机是将完成端板及法兰与管的环缝立式水平角焊焊接的专用自动焊接设备。该机由床身、双工位回转机构、小回转机构及尾座机构、工装夹具、焊枪升降调节装置、焊枪气动升降机构和手动微调机构、气电转换装置、电气控制系统等构成。

一、 形式：室内放置型

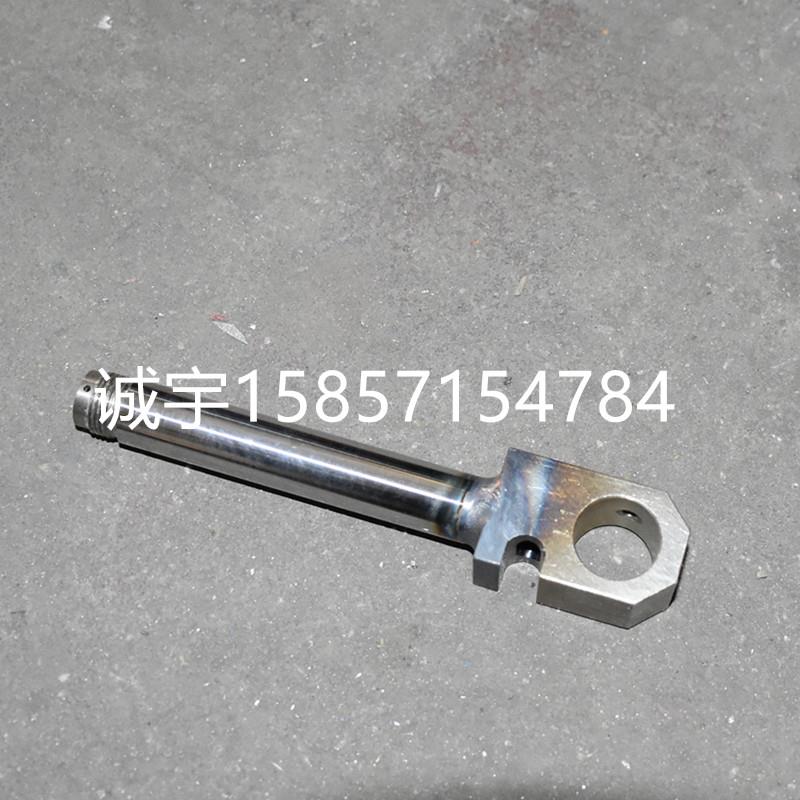

二、 工作对象：如下图

    1. 材料规格：直径约12-70mm,最大高度550mm，管壁厚度约1.5-3mm。

注：该设备配置一种尺寸工件的夹具，其余夹具客户自备。

    2. 焊接方式：采用氩弧焊加自动填丝焊焊接方式，回转装置驱动工件旋转，工件立式放置，焊枪不动，实现环缝焊接。采用电动双工位方式，回转装置均布于大圆盘上，每个工位含回转装置、压紧机构。当工件转到到焊接位置时，焊枪到位焊接工件焊缝。

    3. 工件焊前要求：务必保证工件焊口齐平，去除加工毛刺，组装对口间隙0～0.1mm、错边量为0～0.1mm，批次内工件一致性好，剪切偏差不足以造成焊接成形不良；焊前预先点焊或压装紧配安装，清理焊接区内的污物。

 三、 工作环境与动力供应：

1. 温度要求：5~38℃

2. 湿度要求：60~95%

3. 电源电压：三相380V±10%，50Hz（动力供给）

4. 空气源：0.4~0.6Mpa（动力供给）

四、辅助配置

1. ALC-3弧长跟踪装置：

自动调整焊枪钨极与工件的距离，从而确保自动适应工件椭圆度变化，避免钨极与工件短路或距离太远太近而造成的焊缝不均匀现象。可设置弧长跟踪的开关功能，设置钨针与工件距离、灵敏度设置等。

2. 自动填丝机WF-1

自动焊接送丝器是一台通用的高效实现自动填丝等离子焊接或钨极氩弧焊接的焊接辅助设备。该产品是由直流送丝电机及送丝机构、电机调速板、控制变压器及输出继电器、面板控制旋钮及输入输出接口、焊丝盘支架等组成。

主要规格及技术参数：

送丝速度调节范围200-2200mm/min 连续可调

控制器电源单相50Hz AC220V

控制器额定输入容量50VA

适用焊丝直径φ0.8-φ1.6 mm

3.封闭式结构：采用焊接位置全封闭，配置照明、风机等机构。后侧由观察窗可观察焊接过程，配置有防弧光玻璃.

4. 焊接系统： YC-400TX3氩弧焊电源
