等离子环直缝一体自动焊机

一、设备组成

     本设备采用加高型直缝焊机ZF-1500横梁延长，左侧采用悬臂式单立柱结构，主要由床身、琴键压板机构、横梁机构、可倾斜芯轴、挂钩、焊枪提升机构、焊枪微调节机构、焊接电源、焊枪和电气控制系统等组成。右侧横梁延长部分配置KT-5滚轮架，滚轮架驱动筒体滚动焊接环缝。

二、焊接工件

焊接工艺要求

1、工件施焊端面采用机床加工，拼缝要求规则均匀；

2、焊接时采用等离子（PLASMA）焊打底或氩弧焊加自动填丝工艺；

3、焊缝成形为单面焊双面成形（背面需加背保护气）；对于8mm以下采用等离子焊机一次焊接完成。大于8mm以上的焊缝需开坡口，预先等离子焊机打底焊接，然后采用氩弧焊加自动填丝盖面或多层焊接。

4、直缝时工件固定，焊枪直线运动。

5、环缝时焊枪固定，滚轮架驱动工件旋转。

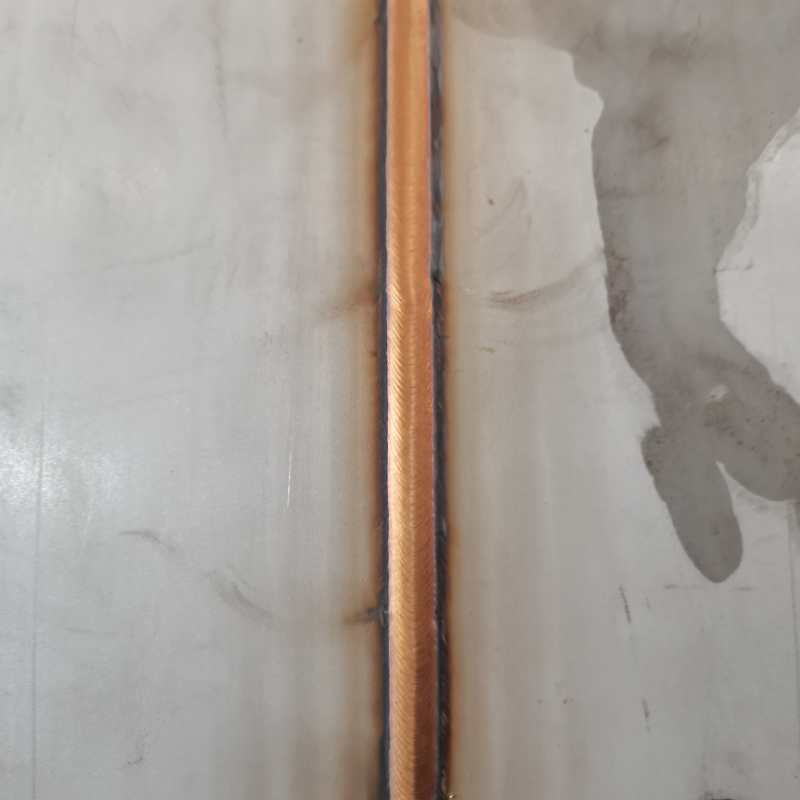

四、焊接效果图
