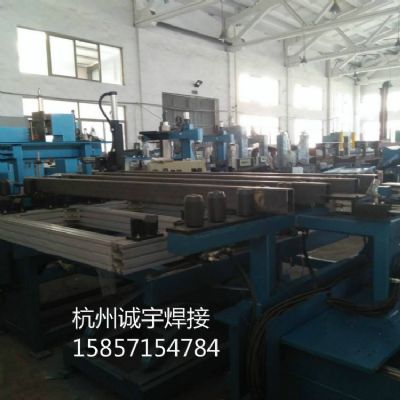

门竖梁封板自动焊生产线

    本设备焊接主机主要由门竖梁放料定位装置、门竖梁输送装置、封板分拣送料装置、定位压紧装置、工件长度调节装置、焊枪运动机构及调节装置、焊后工件出料装置、电气控制系统构成。

三、电气控制系统

    本电气控制系统采用三菱PLC可编程控制器作为主控单元，操作界面采用工业用人机界面控制，具有直观、操作简单、人性化等优点；配套焊接主机、焊接电源等组成本专用焊接设备。该控制系统具有手动调整和自动焊接两套控制功能，手动调整功能实现所有自动焊接前的准备调整动作和补焊功能。自动焊接功能实现焊接过程的自动完成。各个部分采用独立电源供电，完全隔离，控制精度高，动作可靠，稳定性好。设备设置有故障报警装置和放料警示灯。当工件已经取放后，自动停止焊接工作，并发出警示。

四、适用工件

门竖梁及封板规格：
门竖梁尺寸 50mm*100mm*（2246mm~2251mm）壁厚（3.0mm~4.0mm）；
门竖梁封板尺寸 50*100*（3.0mm、4.0mm）

五、更多设备

四轴数控自动焊机
